Googleのチャートツールで数式を描く[ Google TeX Formulas ]

GoogleはGoogle Codeというコーナーで様々なサービスを提供しています。

その中でもGoogle Chart Toolsでは、様々なグラフ描くことができます。

(参考:http://code.google.com/intl/ja/apis/chart/docs/gallery/formulas.html

今回はTeXの数式を描かせます。

○使い方

"FormulaInTeX"に、TeXの書式で数式コマンドを入力します。

"color"に文字の色を入力します。

"Size"に、数式のサイズを設定します。



実行すると、"Formula"に数式が表示されます。

変換に失敗すると"Error"ランプが点灯します。

サンプルプログラム VI"GoogleTeXFormulas.zip"(LabVIEW ver. 8.6版)ダウンロード

コネクタ画像

フロントパネル画像

○仕組み

URLに、設定の値を連結してHTTPでリクエストを出すと、png形式の画像が戻ってきます。

画像データを、HTTPのヘッダーと分離した後、テンポラリのファイルに保存します。

保存した、png形式の画像を、"ReadPng"関数で開いて画像を表示します。

テンポラリファイルは、VIと同じフォルダに、"CandlestickCharts.png"という名称で保存されます。

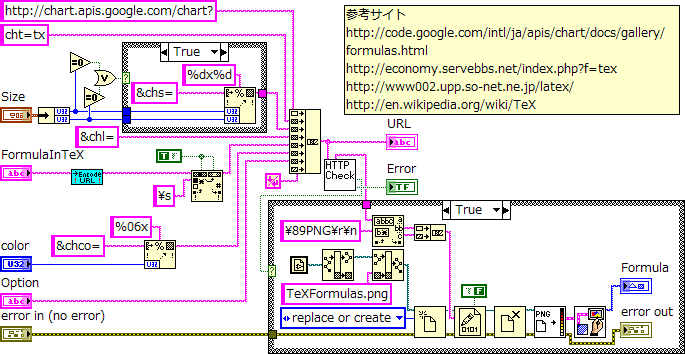

ブロックダイアグラム画像

注意)

'\bordermatrix'や'\overrightarrow'、'\mathstrut'など、一部のコマンドで使えない物があります。

テスト用プログラム VI"GoogleTeXFormulasTest.vi"(LabVIEW ver. 8.6版)

テスト用VIも作りました。圧縮フォルダーに入っていますのでご利用ください。

アーカイブ
